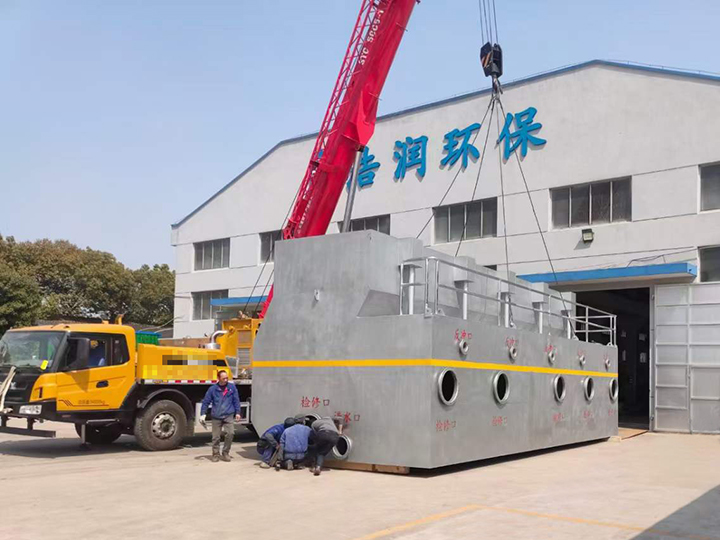

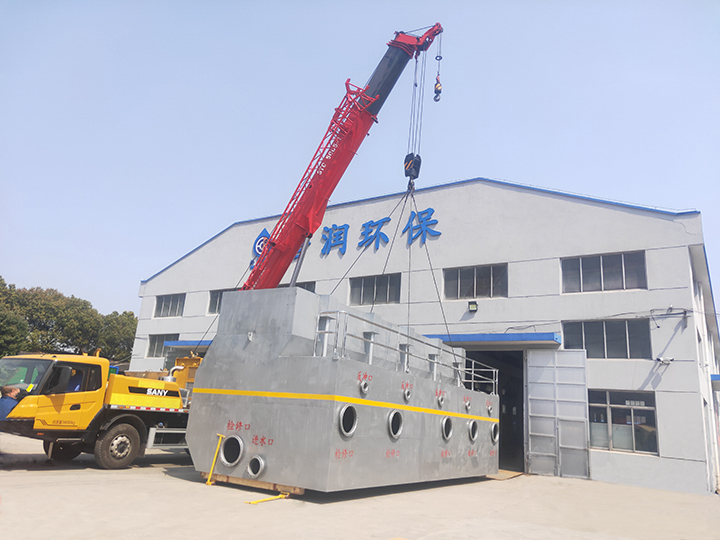

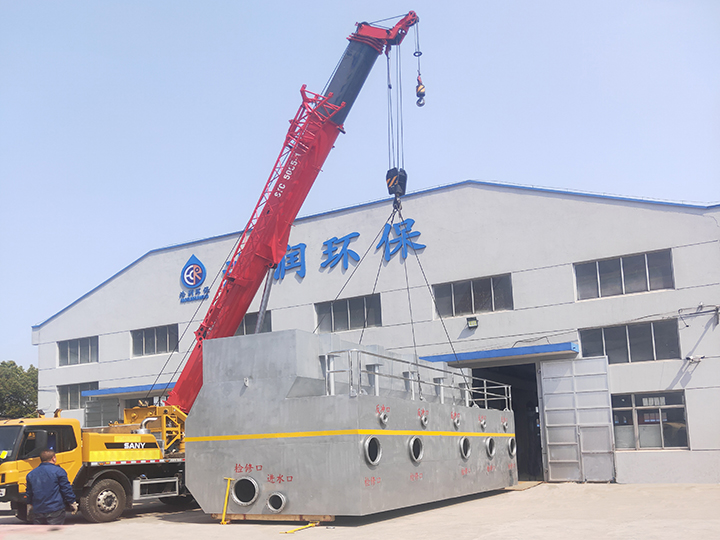

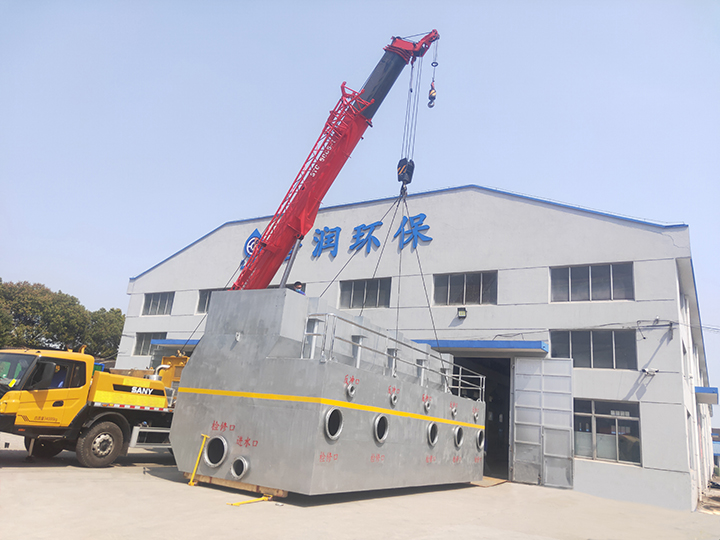

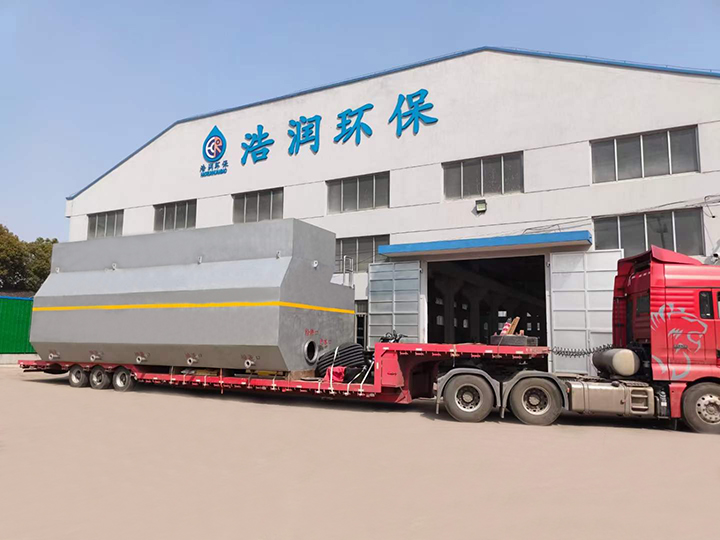

一体化净水设备

FA型一体化净水器是由本公司研制的系列新产品，该系列净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺于一体，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，不仅适用范围广，处理效果好，出水水质优良，而且自耗水量少，动力消耗省，占地面积小，节水、节电、节人工，可省去辅助机泵及设施的产品。

13915268081 联系浩润

INFORMATION

概述

适用范围

1、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂，作为主要的净水处理装置。
2、对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。
3、对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。
4、用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。
5、用于中水道系统，以污水厂出水为水源，作净水回用水的处理设备。

特点

1、除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。
2、高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。
3、迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。
4、高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。
5、新颖独创的集水系统及较低的集水水头，使集水均匀有效，不仅提高了体积利用系数，因其集水水头比较小，累积的省电效果可观。
6、净水系统自动化，既保证了净水系统的高效过滤，（在原水浊度小于3000mg几时，滤后水浊度可保持在3mg几以下）又能自动反冲洗，无需另设反冲洗水泵或空压机等电器设备，可节省大量的基建投资及日常运行、维修、保养费用。
7、自耗水率低约在<5％左右，对节省有限的水资源起着积极的作用。
8、占地面积小，与一般净水构筑物相比，可节省占地<50％以上，高度在4.10米左右，室内外均可安置。
9、便于扩建、改造、再用，便于搬迁或易地再用。

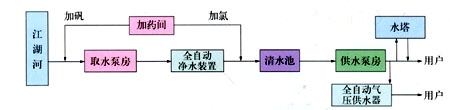

工艺流程图

设计参数

1、适用原水浊度：≤3000mg/L
2、适用原水温度：常温
3、净水出水浊度：≤3mg/L
4、沉淀区设计表面负荷：7～8M3/H·M2
5、过滤区设计滤速：8～10M/H
6、滤池冲洗强度：14～16L／S·M2
7、冲洗历时：t=4～6mim（可调）
8、总停留时间：T总=40～45mim
9、进水压力：≈0.06MPa

参数表

型号	主体平面尺寸a*g		基础平面尺寸h*b		反冲洗管尺寸及个数			管道平面尺寸			一体化净水器总高度
型号	a	g	h	b	e	f	n	c	D	j	一体化净水器总高度
FA-10	1700	2100	2300	2300	350	700	3	200	600	300	4350
FA-30	3100	3000	3200	3700	500	1000	3	300	1180	300	4350
FA-50	3850	4000	4200	4500	500	1000	4	400	1430	325	4350
FA-100	4600	6800	7000	5300	850	1700	4	500	1700	350	4350
FA-200	4600	13600	13800	5300	850	1700	8	500	1700	350	4350

安装和维修

1、一体化净水器为整体净水单元，置于按设计要求浇捣成的基础上，接通进水管和出水管，即可投入运行。
2、进水管必须按装流量计。
3、本装置需引入380V三相电源，为控制全自动所需。
4、本装置一般不需维修、保养、唯独每年可检查滤料一次。如滤料厚度不足时，可用0.50—1.2毫米粒径的石英砂，补充到所需高度即可。

供货范围

1、一体化净水器以外的进水管、进水阀门、出水管、排水管、排泥管，不包括在供货范围内。
2、巡检走道、平台及扶梯，不包括在供货范围内。
3、代用户安装调试，费用另计。
4、不包括装置所需滤料，数量应按供方要求自行采购或代办。
5、单购本设备时，合同生效予付总额50％，余款发货时一次付清。
6、本设备出厂时，全部检验合格。
7、一体化净水器实行三包，保质期为一年。
8、随着生产技术的发展，本设备如有技术改进，按产品出厂为准。
9、提供一体化净水器技术咨询和承担给排水工程设计。
